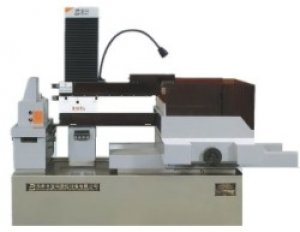

Характеристики Электроэрозионного проволочно-вырезного станка DK7740
- Высокапрочная литая станина
- Линейнные направляющие, ШВП
- Шагавые привода на X Y, сервопривода на опцию
- Регулируемые направляющие проволоки
- Плавная перемотка провлоки контролируется инвертором
- Автоматический подъем оси Z на опцию
- Интегрированныая СЧПУ BMXP на базе XP
- Опция четыреосевое управление
- Большая охлаждающая система, трехслоенная фильтрация
- Высокое соотношение цена качество, высокая надежность
Применение
Они идеально подходят под такие задачи как: изготовление штампов, пресс-форм, фильер, лекальных шаблонов, ножей для деревообработки и полиграфии, различной технологической оснастки, инструментария и имплантов для травматологии, ортопедии,стоматологии. В связи с доступностью и простотой работы, а так же низкой стоимостью эксплуатационных расходов, данные станки получили широкое применение как альтернатива фрезерной обработки. Станки легко справляются с такими задачами как: рез закаленных сталей, твёрдых сплавов, магнитов, титана, вольфрама, молибдена, карбида кремния.
Параметры
| Позиция | Единица | DK7740 |
| Рабочий стол (Д х Ш) | мм | 785*500 |
| Ход стола (X х Y) | мм | 500*400 |
| Грузоподъемность стола | кг | 500 |
| Макс. толщина заготовки | мм | 500 |
| Макс. угол/толщина | град./мм | ±30°/100 |
| Мак. скорость обработки | мм²/мин | 120 |
| Точность обработки | мм | <0.015 |
| Шероховатость, три прохода | мкм | <1.5 |
| Диаметр проволоки | мм | Ф0.15-Ф0.2 |
| Скорость перемотки | м/с | 5-11 |
| Направляющие проволоки | ? | регулируемый |
| Рабочая жидкость | ? | BM-4 |
| Объем бака | л | 56 |
| Макс. ток обработки | A | 6 |
| Мощность станка | кВт | 3 |
| Электропитание | 380V/50Hz | |
| Габариты станка (Д х Ш х В) | мм | 1500*1000*1750 |
| Вес нетто | кг | 2000 |
Таблица субмоделей Электроэрозионных проволочно-вырезных станков
| субмодель | A | B | C | D | E | F | G | H | I |
| Мак. толщина обработки, мм | 300 | 500 | 300 | 500 | 300 | 500 | 300 | 500 | 1000 |
| Макс. угол обработки, (толщина заготовки 100мм) |
0° | 0° | ±3° | ±3° | ±30° | ±30° | ±15° | ±15° | ±3° |
Опция
|
УЦИ для X/Y |
   |
Скачать брошюру по Электроэрозионным проволочно-вырезным станкам
