Вступление
Микроскоп сравнения BSC-200 может одновременно наблюдать два объекта с помощью пары окуляров. Используя методы резки поля, соединения и перекрытия, два (или более) объекта можно сравнивать вместе. BSC-200 имеет четкое изображение, высокое разрешение и может точно определять крошечные различия между объектами. Он в основном используется в судебной медицине, школах полиции и связанных с ними департаментах.
- Увеличение:9,6 × ~ 115 ×
- Окуляр:WF10 ×
- Объектив:0,8 ×, 1,25 ×, 2 ×, 3,2 ×, 4,8 ×
- Платформа:X-54 мм, Y-54 мм, Z-54 мм
- Освещение: LED
- Смотровая головка:Тринокуляр
Особенность
- Может использоваться для наблюдения одного поля зрения слева или справа, наблюдения перекрывающегося поля обзора, сегментации и наблюдения за полем обзора.
- Благодаря внутренним изменяемым целям, правая и левая цели могут быть согласованы.
- Размер сцены: 100 мм × 100 мм, диапазон перемещения: поперечное, продольное и вертикальное направления 0-54 мм, горизонтальное вращение 0 ° -360 °, наклон сцены в любом направлении от 0 ° до 45 °.
- Две ступени можно регулировать по горизонтали одновременно, диапазон перемещения: 0-54 мм.
- Диапазон грубого подъема от 0 до 60 мм.
- Оснащен мощными светодиодными лампами мощностью 12 В / 50 Вт с воздушным охлаждением, интенсивность света регулируется.
- Поляризационная насадка, используемая для устранения паразитного и слепящего света.
- Коаксиальное осветительное устройство (опция), используемое для наблюдения за глубокими отверстиями, небольшими отверстиями и гладкой поверхностью.
- С видеоприставкой C-mount можно использовать цифровые камеры для синхронного наблюдения, изображения и видео можно сохранять и анализировать.
10 Благодаря приложению для фотографий для фотосъемки можно использовать камеры Nikon или Olympus DLSR.
Заявление
BSC-200 - идеальное устройство для бюро общественной безопасности, прокуратуры, судов и их коллегий для сравнения и идентификации пули, следов инструментов, отпечатков пальцев, печатей, текста, подписей, рисунков и банкнот. Его также можно применить к электронике, биохимии, сельскому хозяйству, археологии, банковскому делу, таможне и отраслям или отраслям, у которых есть требования к обнаружению или идентификации объектов.
Технические характеристики
|
Элемент |
Технические характеристики |
BSC-200 |
|
Общее оптическое увеличение |
9,6 × ~ 115 × |
● |
|
Смотровая головка |
Тринокулярная головка Seidentopf, наклоненная под 45 °, межзрачковое расстояние 55-75 мм |
● |
|
Окуляр |
Широкоугольный окуляр WF10 × / 22 мм, диоптрийная регулировка |
● |
|
Широкоугольный окуляр WF20 × / 12 мм, диоптрийная регулировка |
● |
|
|
Режим сравнения |
Левое или правое наблюдение поля одного обзора, наблюдение поля перекрытия обзора, сегментация и объединенное наблюдение поля обзора |
● |
|
Объектив |
0,8 ×, 1,25 ×, 2 ×, 3,2 ×, 4,8 × сменный объектив |
● |
|
Вспомогательный объектив |
0,4 ×, 2 × Вспомогательный объектив (с дополнительным объективом общее увеличение может быть увеличено до 3,8 × ~ 230 ×) |
○ |
|
Платформа |
Сцена с ручным управлением, диапазон перемещения: X-54 мм, Y-54 мм, Z-54 мм |
● |
|
Двухступенчатый диапазон горизонтального перемещения: 54 мм, диапазон грубого вертикального подъема: 60 мм |
● |
|
|
Освещение |
Светодиодное освещение высокой мощности, регулировка яркости и угла наклона |
● |
|
Боковое освещение, светоотражающие лампы 12В / 50Вт с воздушным охлаждением |
● |
|
|
Коаксиальное осветительное устройство |
○ |
|
|
Аксессуары |
Держатель пули |
● |
|
Поляризационная насадка |
● |
|
|
Синий, зеленый и красный фильтры |
● |
|
|
Фотоприставка для цифровой зеркальной камеры (Nikon, Canon) |
● |
|
|
C-образное крепление для цифровых фотоаппаратов микроскопа |
● |
Окуляры и параметры объектива
|
Цель |
Мост |
Увеличение / FOV (мм) |
Вложение видео |
Фото вложение |
Рабочее расстояние (мм) |
|
|
10 × окуляр |
20 × окуляр |
|||||
|
0,8 × |
1,2 × |
9,6 × / φ28 |
19,2 × / φ17 |
3 × |
2,5 × |
101 |
|
1,25 × |
15 × / φ18 |
30 × / φ11 |
||||
|
2 × |
24 × / φ11 |
48 × / φ7 |
||||
|
3,2 × |
36 × / φ7 |
77 × / φ4,5 |
||||
|
4,8 × |
58 × / φ4,2 |
115 × / φ2,3 |
||||
|
Примечание: с объективом 0,8 ×, окуляром 10 × увеличение = 0,8 × * 1,2 × * 10 × = 9,6 × |
||||||

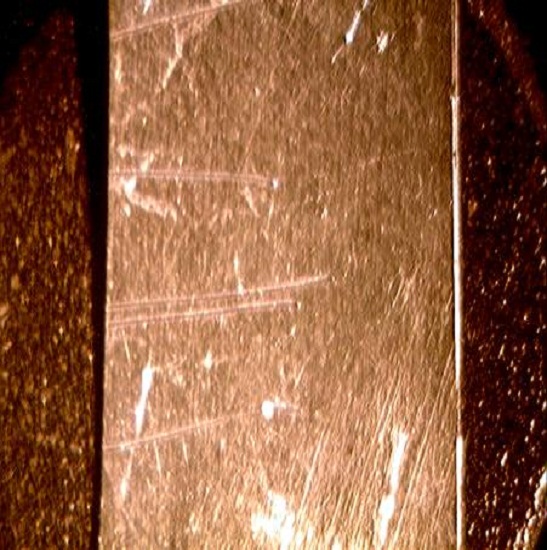

Примеры фото на сравнительном микроскопе
