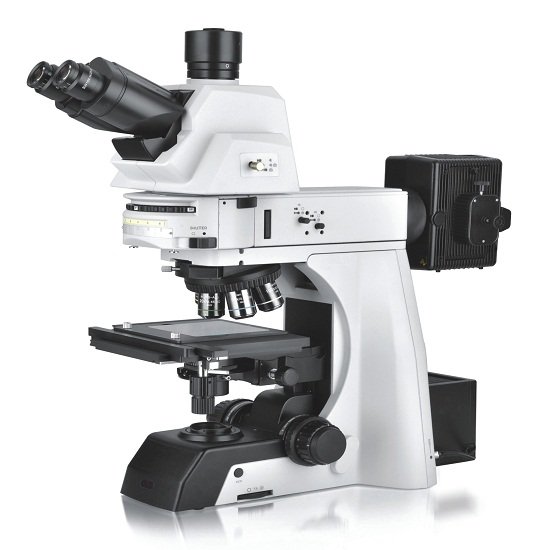

Исследовательский вертикальный металлургический микроскоп BS-6024RF

Производитель: BestScope Показать товары
Создал: Super User

Вступление



Вертикальные металлургические микроскопы серии BS-6024 были разработаны для исследований с рядом новаторских дизайнов по внешнему виду и функциям, с широким полем зрения, полуапохроматическими металлургическими объективами высокого разрешения, светлым / темным полем и эргономичной операционной системой, они созданы для предоставить идеальное исследовательское решение и разработать новый образец промышленной области.

  • Увеличение:50X-1000X
  • Окуляр:SW10X / 25 мм
  • Объектив:5X, 10X, 20X, 50X, 100X
  • Освещение:Кёлер
  • Платформа:210 мм X 170 мм
  • Смотровая головка:Тринокуляр

Функции

1. отличная бесконечная оптическая система.

  Благодаря превосходной бесконечной оптической системе, вертикальный металлургический микроскоп серии BS-6024 обеспечивает высокое разрешение изображений с поправкой на хроматическую аберрацию, которые могут очень хорошо отображать детали вашего образца.

2. модульный дизайн.

Микроскопы серии BS-6024 были разработаны с учетом модульности для различных промышленных и материаловедческих приложений. Это дает пользователям гибкость в создании системы для конкретных нужд.

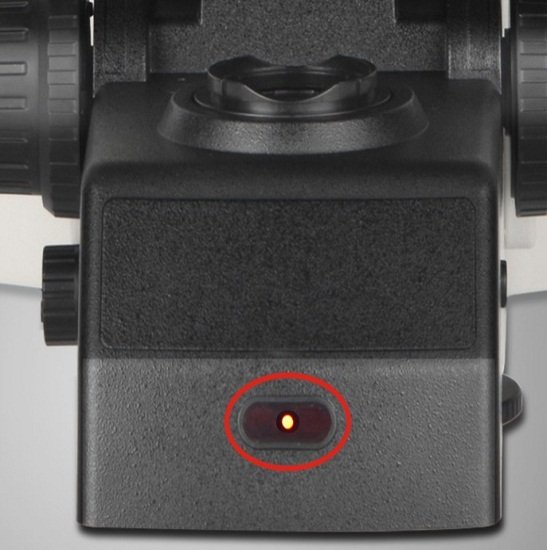

3. Функция ЭКО.

Свет микроскопа автоматически выключится через 15 минут после ухода операторов. Это не только экономит энергию, но и продлевает срок службы лампы.

4. Удобный и простой в использовании.

(1) Объективы полу-APO и APO с бесконечным планом NIS45.

Благодаря высокопрозрачному стеклу и передовой технологии покрытия линзы объектива NIS45 могут обеспечивать изображения с высоким разрешением и точно воспроизводить естественный цвет образцов. Для специальных применений доступны различные объективы, включая поляризационные и большие рабочие расстояния.

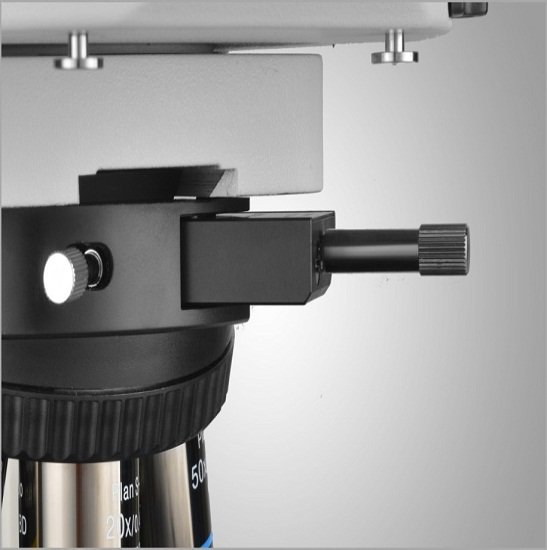

(2) Номарский ДИК.

Благодаря недавно разработанному модулю DIC разница в высоте образца, который не может быть обнаружен с помощью светлого поля, становится рельефным или трехмерным изображением. Он идеально подходит для наблюдения за проводящими частицами ЖК-дисплея, царапинами на поверхности жесткого диска и т. Д.

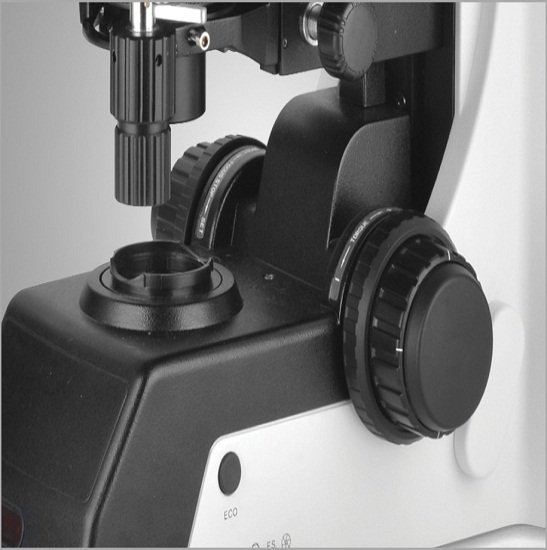

(3) Система фокусировки.

Чтобы сделать систему подходящей для рабочих привычек операторов, ручку фокусировки и столик можно отрегулировать в левую или правую сторону. Такая конструкция делает работу более комфортной.

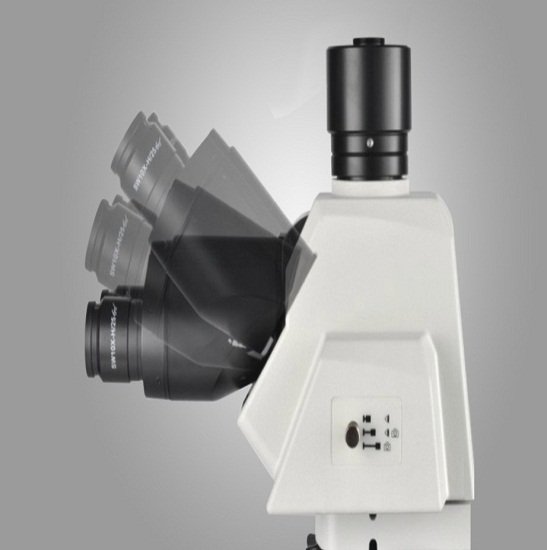

(4) Наклоняемая тринокулярная головка Ergo.

Окулярный тубус можно регулировать от 0 ° до 35 ° , Тринокулярный тубус можно подключать к зеркальной и цифровой камере, имея 3-позиционный светоделитель (0: 100, 100: 0, 80:20), разделительную планку можно собирается с обеих сторон в соответствии с требованиями пользователя.

5.Различные методы наблюдения

(1) Темное поле

Темное поле позволяет наблюдать рассеянный или дифрагированный свет от образца. Все, что не является плоским, отражает этот свет, а все, что плоское, кажется темным, поэтому недостатки четко выделяются. Пользователь может определить наличие даже крошечной царапины или дефекта вплоть до уровня 8 нм, что меньше предела разрешающей способности оптического микроскопа. Darkfield идеально подходит для обнаружения мелких царапин или дефектов на образце и исследования образцов зеркальной поверхности, включая пластины.

 (2) Дифференциальный интерференционный контраст (проводящие частицы)

ДИК - это метод микроскопического наблюдения, при котором разница в высоте образца, не обнаруживаемая в светлом поле, становится рельефным или трехмерным изображением с улучшенным контрастом. В этой технике используется поляризованный свет, и ее можно настроить с помощью выбора из трех специально разработанных призм. Он идеально подходит для исследования образцов с очень незначительной разницей в высоте, включая металлургические структуры, минералы, магнитные головки, жесткие диски и полированные поверхности пластин.

(3) Наблюдение в проходящем свете (ЖК-дисплей)

Для прозрачных образцов, таких как ЖК-дисплеи, пластмассы и стеклянные материалы, наблюдение в проходящем свете возможно с использованием различных конденсаторов. Обследование образца в проходящем светлом поле и поляризованном свете может выполняться в одной удобной системе.

(4) Поляризованный свет

Этот метод микроскопического наблюдения использует поляризованный свет, генерируемый набором фильтров (анализатор и поляризатор). Характеристики образца напрямую влияют на интенсивность света, отраженного через систему. Он подходит для металлургических структур (например, структуры роста графита на чугуне с шаровидным графитом), минералов, ЖК-дисплеев и полупроводниковых материалов.

Применение

Микроскопы серии BS-6024 широко используются в институтах и ​​лабораториях для наблюдения и определения структуры различных металлов и сплавов, их также можно использовать в электронике, химической и полупроводниковой промышленности, такой как пластины, керамика, интегральные схемы, электронные чипы, печатные печатные платы, ЖК-панели, пленка, порошок, тонер, проволока, волокна, гальванические покрытия, другие неметаллические материалы и так далее.

Технические характеристики

Элемент

Технические характеристики

BS-6024RF

BS-6024TRF

Оптическая система

Оптическая система с бесконечной цветовой коррекцией NIS45 (длина трубки: 180 мм)

Смотровая головка

Тринокулярная головка Ergo Tilting, регулируемая под углом 0-35 °, межзрачковое расстояние 47-78 мм; коэффициент разделения Окуляр: тринокуляр = 100: 0 или 20:80 или 0: 100

Тринокулярная головка Seidentopf, наклон 30 °, межзрачковое расстояние: 47-78 мм; коэффициент разделения Окуляр: тринокуляр = 100: 0 или 20:80 или 0: 100

Бинокулярная насадка Seidentopf, наклон 30 °, межзрачковое расстояние: 47-78 мм

Окуляр

Окуляр SW10X / 25 мм со сверхширокоугольной схемой поля и диоптрийной регулировкой

Окуляр SW10X / 22 мм со сверхширокоугольным контуром поля и диоптрийной регулировкой

Окуляр EW12.5X / 16 мм со сверхширокоугольным контуром поля, регулируемая диоптрия

Окуляр с широким углом обзора WF15X / 16 мм, диоптрийная регулировка

Окуляр с широким углом обзора WF20X / 12 мм, диоптрийная регулировка

Объектив

NIS45 Infinite LWD Plan Полу-APO объектив (BF & DF)

5X / NA = 0,15, WD = 20 мм

10X / NA = 0,3, WD = 11 мм

20X / NA = 0,45, WD = 3,0 мм

NIS45 Infinite LWD Plan APO Objective (BF и DF)

50X / NA = 0,8, WD = 1,0 мм

100X / NA = 0,9, WD = 1,0 мм

Нос



Задний шестеренный носик (со слотом DIC)

Конденсор

Конденсор LWD NA0.65

Переданное освещение

Галогенная лампа 24 В / 100 Вт, освещение Колера, с фильтром ND6 / ND25

Лампа S-LED мощностью 3 Вт, предварительно настроенная по центру, регулируемая интенсивность

Отраженное освещение

Галогенная лампа отраженного света 24 Вт / 100 Вт, подсветка Келлера, с 6-позиционной револьверной головкой

Дом с галогенной лампой 100 Вт

Модуль светлого поля BF1

Модуль светлого поля BF2

Модуль темного поля DF

Встроенный фильтр ND6, ND25 и фильтр цветокоррекции

ЭКО Функция

Функция ECO с кнопкой ECO

Фокусировка

Коаксиальная грубая и точная фокусировка в низком положении, точное деление 1 мкм, диапазон перемещения 35 мм

Максимум. Высота образца

76мм



56мм



Платформа

Двухслойный механический столик, размер 210 мм X 170 мм; диапазон перемещения 105 мм X 105 мм (правая или левая ручка); точность: 1 мм; с твердой окисленной поверхностью для предотвращения истирания, направление Y может быть заблокировано

Держатель пластин: может использоваться для размещения пластин размером 2, 3, 4 дюйма

Комплект DIC

Комплект DIC для отраженного освещения (может использоваться с объективами 10X, 20X, 50X, 100X)

Комплект для поляризации

Поляризатор для отраженного освещения

Анализатор отраженного света с поворотом на 0-360 °

Поляризатор проходящего света



Анализатор проходящего света



Прочие аксессуары

Адаптер 0.5X C-mount

1X адаптер C-mount

Суперобложка

Шнур питания

Калибровочная заслонка 0,01 мм

Прижим для образцов

Примечание. ● Стандартный костюм, ○ Необязательно.
