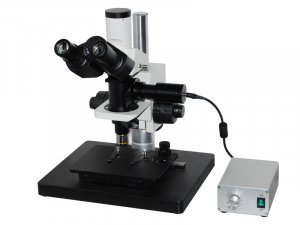

MDIC-100 ДИК промышленный металлографический и измерительный микроскоп с дифференциально-интерференционным контрастом подходит для наблюдения структуры поверхности и размеров геометрических деталей. Он оснащен превосходной бесконечной оптической системой и модульным дизайн так, что система может последовательно расширяться и обновляться, добавляя поляризацию, дифференциально-интерференционный контраст и др. Тринокулярная/оптическая структура оптического модуля. Отраженное изображение с уменьшением яркости от визуального наблюдения, используя технологию интеграции цифровой фотографии и микроскического изображения представляют наблюдаемое интерференционное изображение с большим 3D эффектом. Этот модуль удобно подходит для наблюдения морфологии поверхности непрозрачных поверхностей. Микроскоп является идеальным оптическим инструментом для анализа и измерений в областях анализа высокоточных частей, интегральных схем, упаковочных материалов и др.
Особенности
- Система наблюдения: тринокуляр может быть легко поменян между наблюдением и фотокамерой. Наклон 30°, принимает 5, 10, 20 план ахроматические объективы, фотокамеру и 0.5х, 1х адаптеры
- Размер базы: 300 х 250 мм
- Размер платформы: 160 х 140 мм
- Диапазон перемещений платформы: 35 х 30 мм
- Эпи-иллюминация: интегрированная полевая диафрагма, апертурная диафрагма, стекла Ж, Г, З и матовое. Анализатор и поляризатор, 12В, 50Вт галогеновая лампа, регулятор яркости
- Дифференциально интерференционный контраст: Высококачественные ДИК объективы
- Тринокулярная версия микроскопа для подсоединения CCD камеры и передачи изображения на компьютер
|
Основные параметры
|
Общее увеличение
|
100X (стандартная конфигурация)
|
||||
|
Длина механической трубки
|
∞
|
|||||
|
Сопряженное расстояние объектива
|
∞
|
|||||
|
Окуляр
|
ахроматический окуляр с широким полем зрения
|
SWF 10X
|
поле зрения номер
Ф22мм |
Интерфейс окуляра
Ф30mm
|
Парфокальное расстояние
10мм
|
|
| Тринокуляр |
Угол наблюдения 30 ° с портом фотографирования ， скорость спектра 8: 2 (окуляр: фотография)
|
|||||
|
План апо ахроматической объектив
|
увеличение
|
Числовая апертура
|
Рабочее расстояние (мм)
|
Толщина покровного стекла (мм)
|
замечания
|
|
|
10X
|
0,25
|
20,2
|
-
|
|
||
|
анализатор
|
Тип вставки ， можно свободно переключать ， направление поляризации предварительно установлено, настройка не нужна
|
|||||
|
поляризатор
|
Тип вставки ， можно свободно переключать, вращающийся на 360 °
|
|||||
|
DIC Slider
|
Ползунок DIC, соответствующий 5X / 10X / 20X объективу, горизонтальная регулировка
|
|||||
|
Платформа XY
|
Ступень двухслойного механизма ， размер ： 180 X 145 мм range диапазон перемещения ： 35X 30 мм (XY)
|
|||||
|
Расстояние по вертикали доступности
|
Доступная дистанционная система фокусировки 133 мм, максимальная толщина наблюдательного образца до 130 мм.
|
|||||
|
система фокусировки
|
Коаксиальная система грубой / точной фокусировки, минимальное деление точной фокусировки: 2 мкм
|
|||||
|
освещение
|
Коаксиальное освещение с использованием высокой яркости белого светодиода. Яркость регулируемая
|
|||||
| Энергопотребление |
AC: 85 В ~ 265 В 50/60 Гц, спецификация предохранителя: 250 В 3,0 А
|
|||||
|
Аксессуар (опционально)
|
Объектив |
20X план без натяжения ахроматический объектив ， NA ： 0,40 ， рабочее расстояние ： 8,0 мм
|
||||
|
Цифровая камера
|
130–300–500–1000 мегапикселей ， с программным обеспечением для анализа изображений.
|
|||||
Схема
Габариты
